Цель - предотвратить загрязнение стекла
Щель, пластина, герметичное соединение стекла
Создается воздушный поток
Он перекрывает доступ сажи к стеклу
Пиролиз очищает стекло, если загрязнилось
Низкая температура в топке не позволит системе работать

---

Система "Чистое стекло" оставляет стекло чистым.

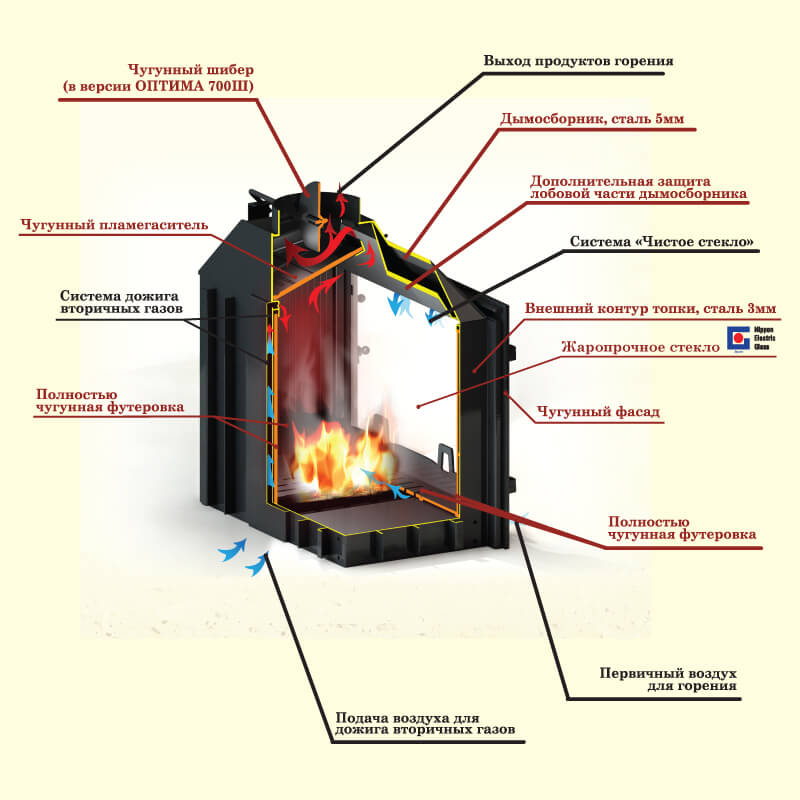

В системе «чистое стекло» есть несколько важных элементов:
1. Щель над стеклом определенного размера по всей длине стекла.
2. Направляющая пластина расположена там же. Придает засасываемому воздуху направление движения вдоль стекла вниз. Благодаря этому возникает воздушная завеса. Она отсекает возможный нагар. Пластина может располагаться прямо на дверке или на топке, но главное что бы она была.
3. Стекло герметично соединяют с дверкой через специальный уплотнитель. Отсекается попадание воздуха через точки соприкосновения стекла и дверцы.

Такая система создает и направляет воздушный поток, который отсекает возможный нагар. Поток под действием температуры в топке меняет траекторию движения. Опускаясь в нижнюю часть стекла воздух потока идет на горение и участвует во “вторичном дожиге”.

Поэтому система «чистое стекло» одновременно является и подачей воздуха на вторичный дожиг.

Система работает только при 3х составляющих: щель, направляющая пластина и герметичное соединение стекла с рамкой. Любой хаотичный подсос воздуха, который часто присутствует в «бюджетных» топках вносит диссонанс в работу системы и уменьшает верхний поток, если он присутствует. Соответственно возникает хаос и нагар легко пристаёт к стеклу. Результат – стекло загрязнется.

Сейчас во многих топках и печах применяется и регулируемая, и активная система «чистое стекло», вместо устаревших нерегулируемых. Воздух на создание воздушной завесы и обдув стекла подается через каналы вдоль топки, либо по специальной трубе, а интенсивность его потока регулируется заслонкой.

Пример – топки «Кедди». В них и первичный и вторичный поток воздуха подается сразу по специальным каналам, в которых идет предварительный нагрев воздуха. В каминных топках «Супра» вдоль топки проложена отформованная труба по которой проходит воздух. Она контактирует с корпусом топки и воздух предварительно нагревается. Так он уже горячим идет на обдув стекла. Горение с горячим воздухом эффективней, чем горение с холодным, т.к. повышает температуру сгорания. Соответственно коэффициент сгорания и полезности выше.

Если воздух горячий, то он будет стремиться вверх, оставаться там и не будет идти на горение?
Направляющая пластина не даст этому потоку сразу уйти вверх. И важнее, что температура поступающего воздуха значительно ниже температуры воздуха в топке. Воздух с предварительным нагревом достигает температуры 100-150 градусов, а температура в топке 600 градусов. По отношению к температуре в топке этот воздух холодный и прежде, чем нагреться и уйти на вторичный дожиг он устремляется вниз.

В топках, где применяется активная, регулируемая система «чистое стекло» дрова горят дольше. Можно перекрыть поток полностью, обеспечив более длительное горение. Дожиг дымовых газов осуществляется горячим воздухом – увеличивается КПД и коэффициент сгорания.

Часто возникает тема, что в некоторых каминах присутствует система «чистое стекло» и «если у вас стекло закоптилось, то через какое-то время оно очистится благодаря системе «чистое стекло». Это не так. Не надо путать систему «чистое стекло», т.е. систему, которая препятствует осаждению недогоревших продуктов на стекло и эффект «пиролиза», который выжигает нагар (переход этого нагара из твердого состояния в газообразное) с поверхности стенок. Эффект «пиролиза» ничего общего с системой «чистое стекло» не имеет и система очистки стекла тоже. Т.к. «пиролиз» это естественный процесс, протекающий при высокой температуре и небольшой подаче воздуха. Он может происходить практически в любых топках.
