Установка печи в бане с выносной топкой

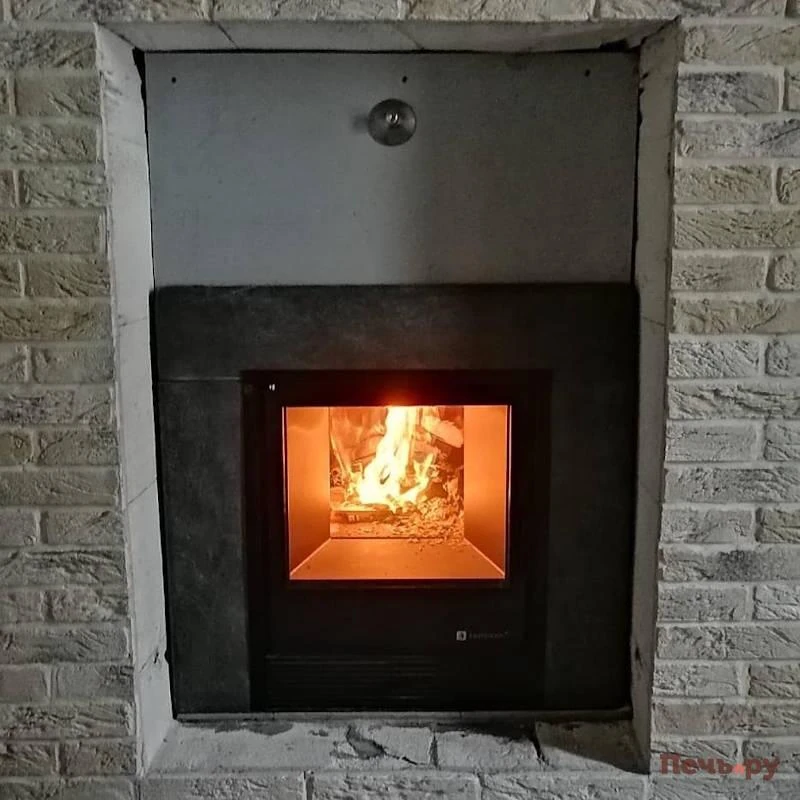

Установка печи в бане с выносной топкой предполагает размещение топочной дверцы в предбаннике или комнате отдыха. Дрова в этом случае закладывают из соседнего помещения, поэтому в парной остается меньше мусора, а пользоваться печью во время банных процедур становится удобнее.

Такое решение особенно актуально для бань с небольшой парилкой, где каждый квадратный метр на счету. При монтаже важно правильно подготовить основание, сделать проем в стене с учетом противопожарных зазоров и защитить деревянные конструкции от нагрева. Отдельного внимания требуют топочный тоннель и проход дымохода через перекрытия. Эти требования необходимо учитывать при установке как металлических, так и кирпичных банных печей.

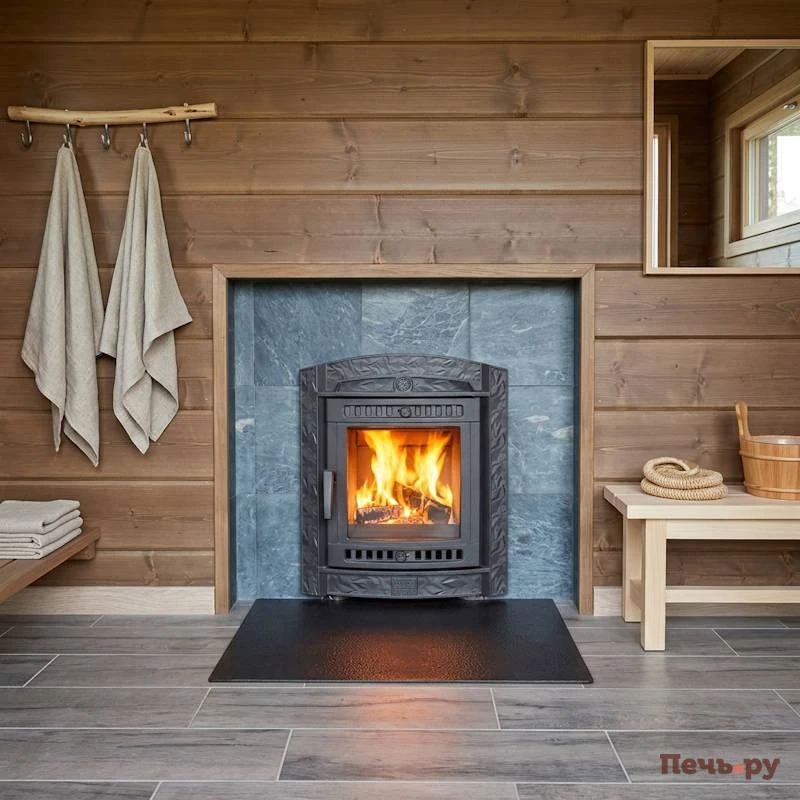

Зачем выносить топку печи в предбанник

Вынос топки в предбанник делает баню более удобной и безопасной в эксплуатации. Закладка дров и очистка от золы выполняются за пределами парилки, что упрощает обслуживание печи, особенно когда баней одновременно пользуются несколько человек.

Такое расположение помогает поддерживать стабильный микроклимат в парной. Во время банных процедур не приходится открывать дверь для подкладывания дров, поэтому температура и влажность остаются стабильными, а потери тепла сводятся к минимуму.

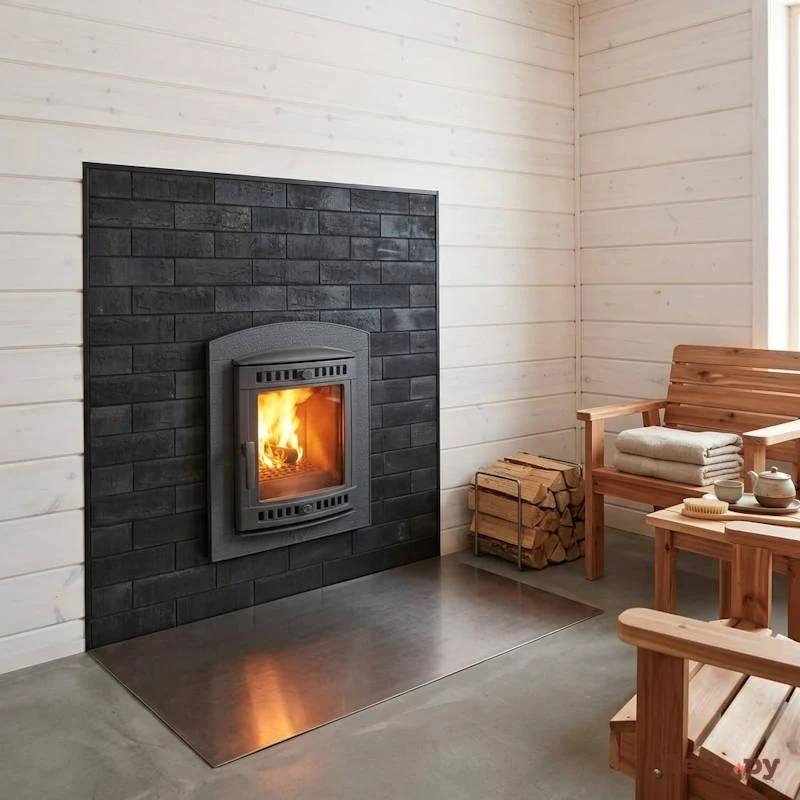

Дополнительным преимуществом является обогрев предбанника или комнаты отдыха. Тепло от топочной дверцы поступает в соседнее помещение, что особенно актуально в холодное время года.

Отдельного внимания заслуживает безопасность. Выносная топка снижает риск случайного контакта с раскаленной дверцей, а возможные искры и выпавшие угли остаются за пределами парной. Это особенно важно, если баней пользуются дети или пожилые люди.

Вынос топки также позволяет рациональнее использовать пространство. Печь занимает меньше полезной площади, а дрова можно хранить в предбаннике, не загромождая парилку.

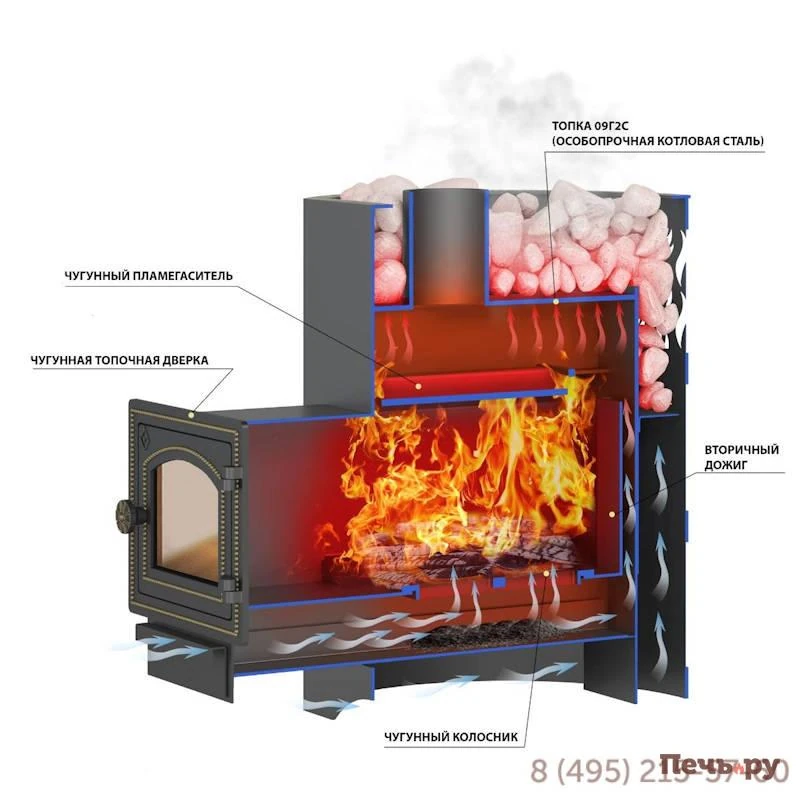

Как устроена банная печь с выносной топкой

Главная особенность такой конструкции — топочный тоннель, который соединяет топку с дверцей, расположенной в предбаннике или комнате отдыха.

Выносные тоннели бывают двух типов: фиксированные и телескопические. Фиксированный имеет постоянную длину и подбирается под конкретную толщину стены. Такой вариант подходит, когда размеры проема известны заранее.

Телескопический тоннель состоит из выдвижных элементов с регулируемой длиной, что упрощает монтаж в проемах разной глубины и дает возможность точно установить топочный портал без дополнительной подгонки.

При выборе дровяной печи важно учитывать не только мощность и размеры парной, но и длину выносного тоннеля. Если стены толстые, могут потребоваться дополнительные монтажные элементы или изменение конструкции проема. Допустимые значения указываются производителем в технической документации.

Поэтому расположение печи и дымохода, а также параметры будущего проема рекомендуется определить еще до покупки оборудования. Такой подход снижает вероятность ошибок при монтаже и упрощает последующую отделку портала.

Подробнее о том, как выбрать банную печь с учетом всех параметров, читайте в нашей отдельной статье.

Требования пожарной безопасности при установке печи

До начала монтажа необходимо определить безопасные расстояния от печи до стен, перегородок и других горючих конструкций. Согласно СП 7.13130.2013, величина отступа зависит от устройства печи и степени защиты прилегающих поверхностей. Для незащищенных участков она может составлять от 260 до 500 мм, для защищенных — от 200 до 380 мм. Точные расстояния зависят от особенностей конкретной модели и требований, указанных в технической документации¹.

В деревянной бане особое значение имеет термозащита стен и пола в зоне установки печи. Для этого используют минерит, кирпичную кладку или листовую сталь с вентиляционным зазором. Эти материалы препятствуют чрезмерному нагреву древесины и снижают риск возгорания.

Не менее важно правильно подготовить место прохода топочного тоннеля через стену. Между металлическими частями печи и горючими конструкциями обязательно оставляют противопожарные зазоры, которые заполняют негорючей теплоизоляцией на основе базальтовой ваты. Монтажная пена и древесина для этих целей категорически не подходят.

Проход дымохода через перекрытия и кровлю выполняют с использованием специальных потолочно-проходных и кровельных узлов, исключающих контакт нагретой трубы с деревянными элементами. Размеры разделок и необходимые расстояния определяют в соответствии с СП 7.13130.2013² и рекомендациями производителя дымоходной системы.

После завершения монтажа необходимо проверить герметичность соединений, тягу и степень нагрева защитных экранов³. Первый розжиг рекомендуется проводить при открытых окнах и дверях для проветривания помещения и удаления запаха, который может возникнуть при нагреве термостойкого лакокрасочного покрытия и остатков технологических масел. Первый нагрев необходим для завершения полимеризации покрытия. После этого печь можно эксплуатировать в штатном режиме.

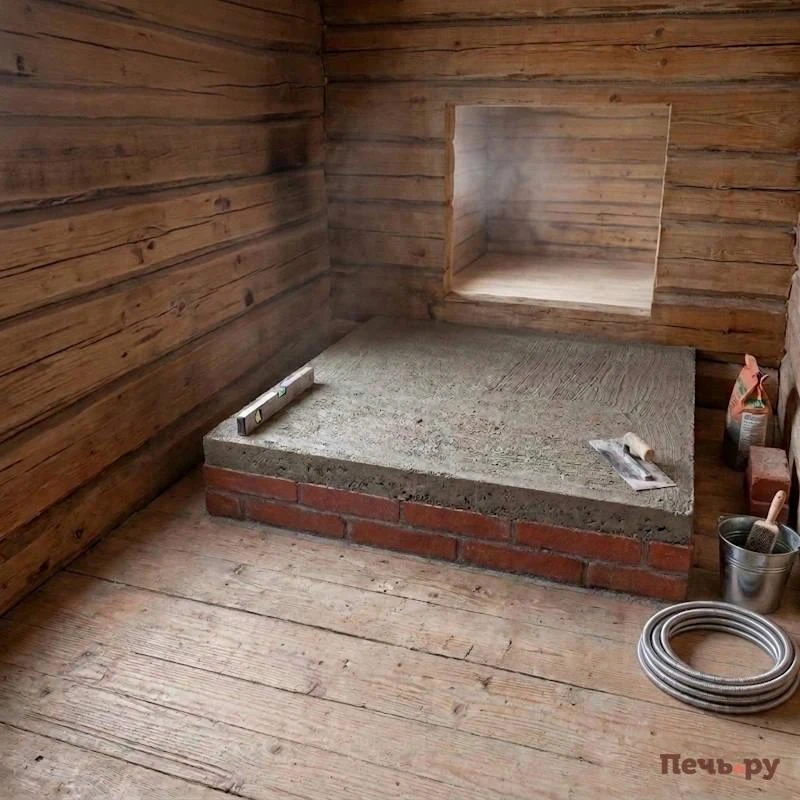

Подготовка основания и фундамента

Перед тем как приступать к монтажу печи в бане с выносной топкой, необходимо подготовить прочное основание, способное выдержать суммарную нагрузку от самой печи, камней, дымохода и бака для воды.

Для металлических печей небольшого и среднего веса достаточно негорючей площадки из бетона, кирпича, керамогранита или стального листа, уложенного на теплоизоляционную подложку. Если пол выполнен из горючих материалов, перед топочной дверцей укладывают металлический лист размером не менее 700 × 500 мм, располагая его длинной стороной вдоль печи⁴.

Кирпичные печи значительно тяжелее — их масса, как правило, превышает 500 кг. В таких случаях предусматривают отдельный фундамент, не связанный с основанием здания, чтобы избежать появления трещин при неравномерной усадке⁵.

В деревянной бане перед монтажом важно проверить состояние лаг и перекрытий пола. Согласно СП 20.13330.2016⁶, нормативная равномерно распределенная нагрузка для жилых помещений составляет 1,5 кПа (150 кгс/м²). Поскольку печь создает сосредоточенную нагрузку, несущую способность пола оценивают отдельно с учетом общей массы оборудования. При необходимости его усиливают дополнительными опорами или предусматривают отдельный фундамент.

Фундамент следует подготовить заблаговременно: бетон обычно набирает расчетную прочность в течение 28 суток. На этот процесс влияют состав смеси, температура и влажность, поэтому устанавливать печь до достижения необходимой прочности не рекомендуется.

Создание проема в стене

Вопрос о том, как установить банную печь с топкой, лучше решить еще на этапе проектирования бани. Нужно заранее выбрать место размещения оборудования и дымохода, а также проверить, соответствует ли длина выносного тоннеля толщине стены. После этого можно рассчитать размеры будущего проема с учетом необходимых противопожарных зазоров.

Металлические части печи не должны соприкасаться с горючими материалами. Расстояния между ними рассчитывают в соответствии со схемой установки конкретной модели, а свободное пространство заполняют негорючей теплоизоляцией.

Если стена выполнена из дерева, внутренние поверхности проема защищают минеритом, кирпичом или базальтовой ватой высокой плотности.

Если длины топочного тоннеля недостаточно, самостоятельно изменять ее не рекомендуется. Правильным решением будет использование фирменных удлинителей, предусмотренных производителем, либо выбор модели с телескопическим тоннелем, длину которого можно регулировать.

Перед установкой оборудования еще раз проверяют размеры проема, положение печи и соответствие требованиям пожарной безопасности.

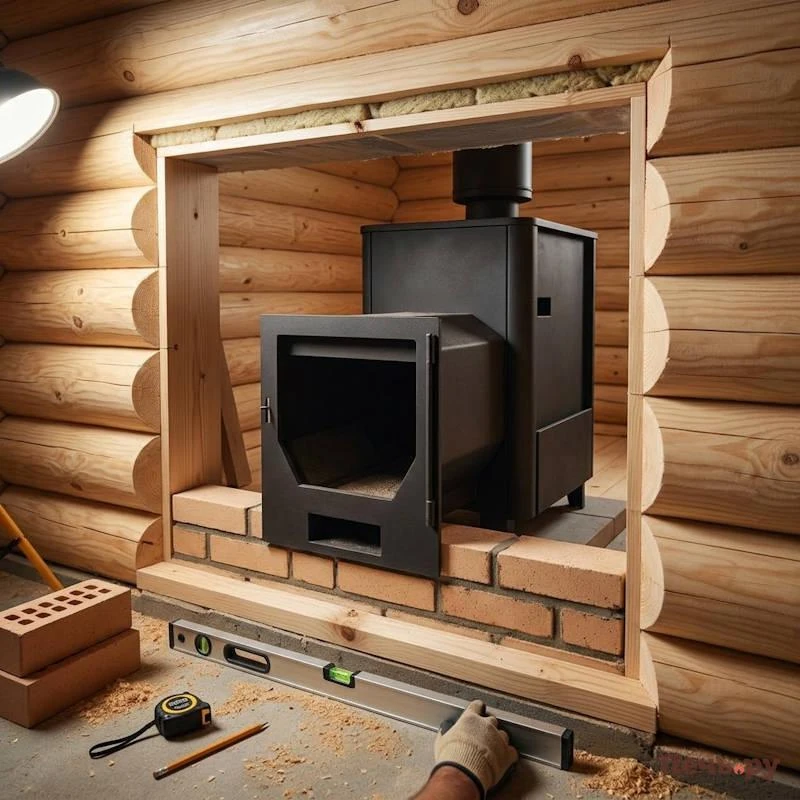

Установка печки в бане с выносной топкой

Установка банной печи с выносной топкой выполняется поэтапно: такой подход позволяет снизить риск перекосов и обеспечить соблюдение необходимых противопожарных зазоров.

Сначала печь размещают на подготовленное основание и выравнивают по уровню. Затем топочный тоннель заводят в проем, контролируя, чтобы он располагался строго по центру и не соприкасался с деревянными элементами. После фиксации корпуса проверяют положение дымоходного патрубка и при необходимости корректируют расположение печи.

Если работы проводятся в деревянном срубе, который еще не завершил усадку, необходимо использовать скользящие крепления или оставлять компенсационные зазоры. Они снижают нагрузку на топочный тоннель при смещении венцов и предотвращают его деформацию.

Порядок установки во многом зависит от типа печи. Для металлических моделей особенно важно соблюдать противопожарные расстояния и правильно выполнить изоляцию топочного тоннеля. При установке кирпичной печи дополнительно проверяют качество и геометрию кладки, а также надежность фундамента⁷.

После завершения монтажа пространство вокруг тоннеля не заполняют жесткими материалами. Металл расширяется при нагреве, поэтому конструкция должна сохранять возможность небольшого температурного смещения. Жесткая фиксация может привести к появлению трещин в отделке и деформации портала.

Подробнее об общих правилах и этапах монтажа читайте в нашей статье об установке печи в бане.

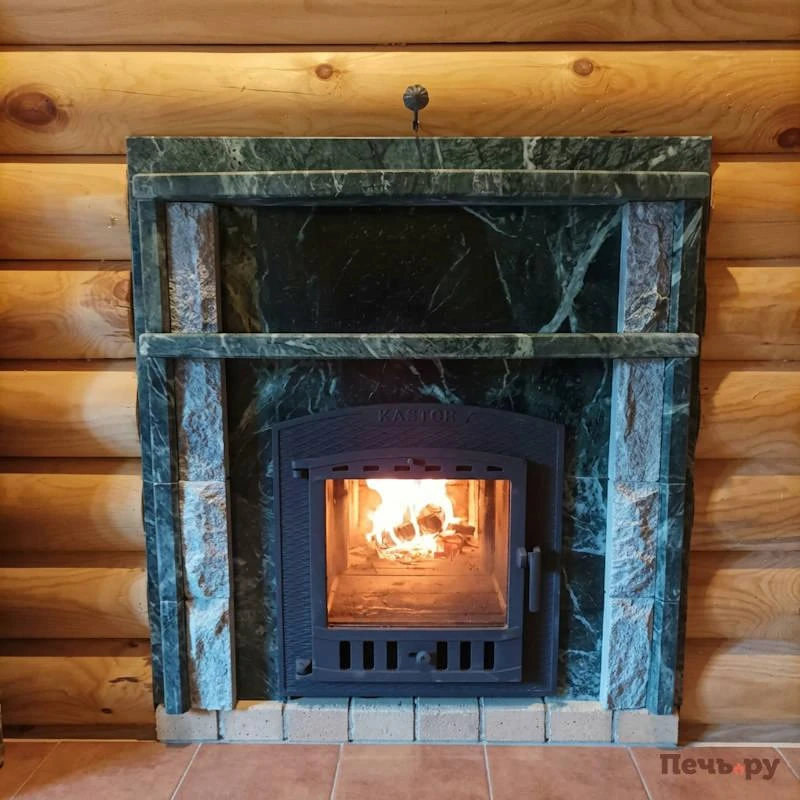

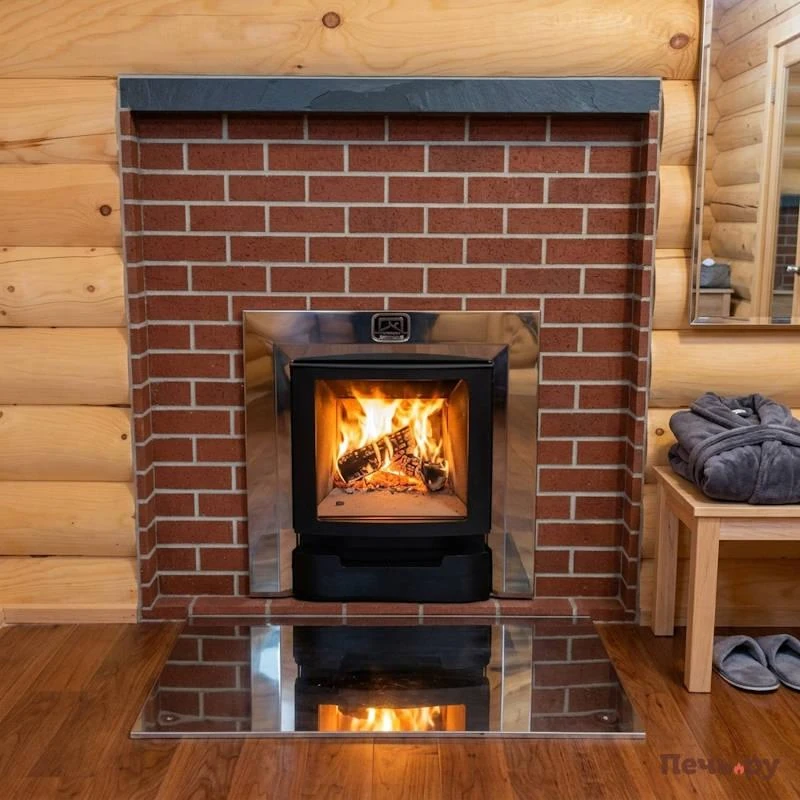

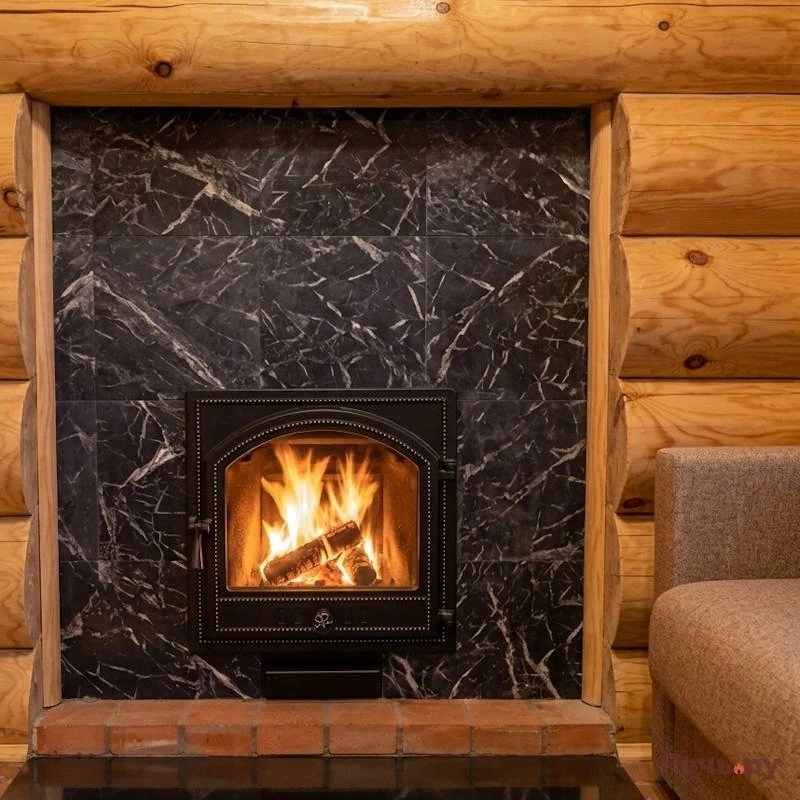

Как обложить выносную топку и оформить портал в предбаннике

Перед тем как обложить выносную топку декоративным материалом, зазоры между топочным тоннелем и стеной заполняют негорючей теплоизоляцией, например, базальтовой ватой или другими материалами, рекомендованными производителем. Затем приступают к декоративному оформлению портала.

Выбор облицовки зависит от стиля предбанника и личных предпочтений. Кирпичная кладка отличается прочностью и термостойкостью, поэтому остается одним из самых популярных решений. Декоративный камень, керамогранит и жаростойкая плитка позволяют оформить портал в едином стиле с интерьером. В качестве основания часто используют листы минерита, устойчивые к воздействию высоких температур. Для современных интерьеров также применяют металлические защитные экраны — они компактны, легко монтируются и хорошо сочетаются с печами лаконичного дизайна.

Независимо от выбранного способа отделки важно сохранить вентиляционные и компенсационные зазоры. Это обеспечивает безопасную работу оборудования, предотвращает деформацию облицовки и продлевает срок службы печи.

Подключение дымохода и первый розжиг

После установки печи приступают к монтажу дымохода. Все его элементы должны плотно соединяться между собой. Диаметр трубы подбирают по размеру выходного патрубка печи. Необоснованные сужения, резкие повороты и другие отклонения могут ухудшить тягу и привести к задымлению помещения. Минимальная рекомендуемая высота дымохода от колосниковой решетки до оголовка составляет 5 метров.

При сборке необходимо соблюдать последовательность и направление установки элементов, указанные в инструкции. Все стыки должны оставаться герметичными.

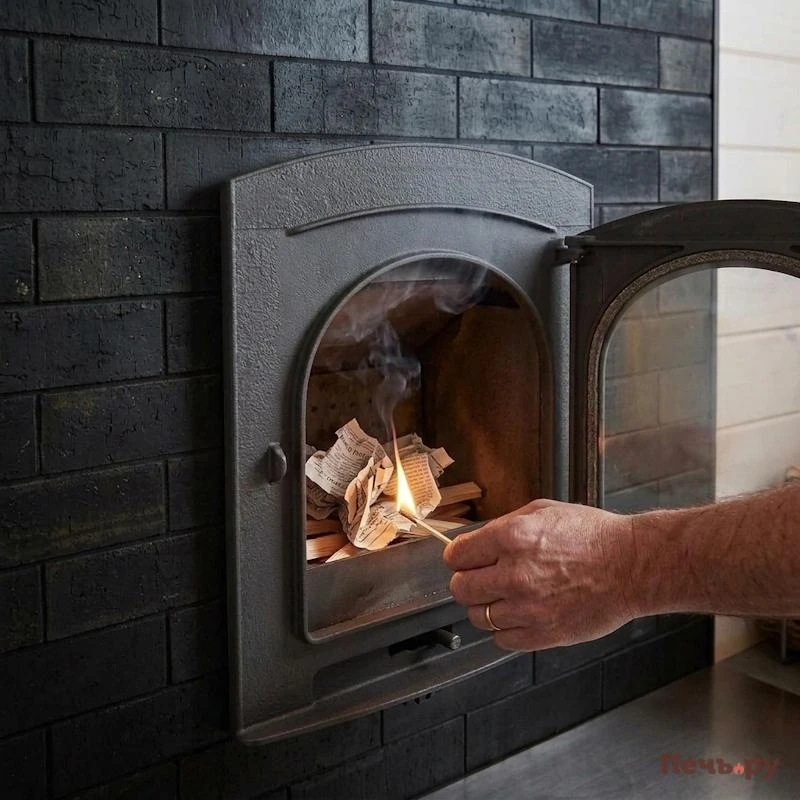

Перед первым розжигом следует проверить тягу. Для этого достаточно поджечь небольшое количество бумаги или тонкую лучину. При нормальной тяге дым уходит в дымоход, а в местах соединений отсутствуют признаки утечки дымовых газов.

Во время пробной топки возможно появление характерного запаха и легкого дыма, связанного с полимеризацией термостойкого покрытия и выгоранием технологических составов, оставшихся после производства. Поэтому проводить ее рекомендуется при открытых окнах и хорошей вентиляции или на открытом воздухе до окончательной установки печи.

После остывания следует еще раз проверить герметичность соединений дымохода, а также убедиться, что стены и защитные экраны не подвергаются чрезмерному нагреву. Если проверка прошла успешно, печь готова к эксплуатации.

Типичные ошибки при установке печи с выносом

Даже качественная печь не будет работать безопасно и исправно, если при ее установке были допущены ошибки. Одни из них ухудшают тягу и снижают эффективность отопления, другие сокращают срок службы оборудования или повышают риск возникновения пожара:

1. Неправильная заделка проема вокруг топочного тоннеля. Применение жестких материалов без компенсационных зазоров может привести к растрескиванию отделки и повреждению портала.
2. Недостаточная защита деревянных поверхностей. Использование неподходящих материалов или несоблюдение противопожарных расстояний повышает риск перегрева и тления древесины даже без непосредственного контакта с открытым огнем.
3. Отсутствие притока воздуха. В хорошо утепленной бане с герметичными окнами и дверями печи может не хватать воздуха для нормального горения. В результате возникают проблемы с тягой, дрова сгорают менее эффективно, а в помещение может попадать дым. Решить проблему можно за счет приточной вентиляции или подачи наружного воздуха непосредственно к печи.
4. Ошибки при сборке дымохода. Неправильно подобранный диаметр, негерметичные соединения, большое количество поворотов или слишком длинные горизонтальные участки препятствуют свободному отводу продуктов горения. Длину горизонтальных участков рекомендуется свести к минимуму; как правило, она не должна превышать 1 метра.
5. Игнорирование усадки сруба. В новой деревянной бане стены продолжают оседать в течение нескольких лет. Отсутствие скользящих креплений или компенсационных зазоров может вызвать деформацию топочного тоннеля и разгерметизацию соединений.

Большинства этих ошибок можно избежать, если соблюдать требования пожарной безопасности, строительные нормы и заранее продумать схему монтажа. При отсутствии опыта работы с печным оборудованием установку лучше доверить специалистам.

Ответы на частые вопросы

Нужен ли подиум под печь в бане?

Это зависит от веса печи и требований производителя. Для большинства металлических моделей достаточно прочного негорючего основания, защищающего пол от нагрева и случайно выпавших углей. Для тяжелых печей с облицовкой из камня или кирпича может потребоваться устройство отдельного фундамента.

Есть ли ситуации, когда выносная топка не имеет смысла?

Да. Если баня небольшая и не имеет отдельного предбанника, установка выносной топки может оказаться нецелесообразной. В этом случае потребуется сделать проем в стене, при этом места для удобного обслуживания печи может оказаться недостаточно.

Влияет ли выносная топка на скорость прогрева парной?

При правильном монтаже существенной разницы нет. Скорость прогрева в первую очередь зависит от мощности оборудования, качества теплоизоляции бани и используемого топлива. Расположение топочной дверцы преимущественно влияет на удобство эксплуатации, а не на интенсивность нагрева парной.

Меняется ли расход дров при выносной топке?

Сам по себе вынос топки не влияет на расход дров. Количество топлива зависит прежде всего от характеристик печи, качества тяги и влажности древесины. При правильной установке печь работает так же эффективно, как и модель без выносного тоннеля.

Можно ли переделать обычную печь в печь с выносной топкой?

В большинстве случаев — нет. Выносной тоннель является частью печи и предусматривается производителем еще на этапе изготовления. Самостоятельное изменение конструкции может нарушить нормальную работу оборудования и требования пожарной безопасности, а также привести к утрате гарантии.

Можно ли установить печь с выносной топкой самостоятельно?

Теоретически установка печки в бане с выносной топкой может быть выполнена самостоятельно, однако такие работы требуют соответствующих знаний и опыта. Необходимо правильно подготовить основание и проем в стене, выполнить теплоизоляцию топочного тоннеля, собрать дымоход и выдержать необходимые противопожарные расстояния. Ошибки на любом из этих этапов могут ухудшить тягу, привести к перегреву деревянных конструкций и повысить риск возгорания. Поэтому при отсутствии опыта монтаж печи лучше доверить квалифицированным специалистам.

Источники

1. СП 7.13130.2013. Отопление, вентиляция и кондиционирование. Требования пожарной безопасности. Утвержден приказом МЧС России № 116 от 21.02.2013 (с изменениями № 1–3).
2. Печи для бань и саун: справочное пособие. — М.: НТЦ «Стройинформ», 2007. — 240 с.
3. Печи для бань и саун своими руками. Калюжный С. И. — Ростов н/Д: Феникс, 2016. — 191 с.
4. СП 20.13330.2016. Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85.
5. Металлические банные печи. Камины: Справочник. Селиван В. В., Рыженко В. И. — М.: ОНИКС, 2007. — 32 с.
