Монтаж дымохода: пошаговая инструкция по сборке и установке

Краткие итоги статьи

Почему важен правильный монтаж дымохода?

Грамотная установка дымохода напрямую влияет на безопасность дома и эффективность отопления. Ошибки при монтаже могут приводить к серьезным последствиям, среди которых:

• риск возгорания — перегрев перекрытий и кровли, как следствие, пожар;
• обратная тяга — попадание дыма и угарного газа в помещение;
• разрушение дымохода — коррозия из-за конденсата и кислот;
• падение КПД — печь работает менее эффективно и требует большего расхода топлива.

По данным исследований российских страховых компаний, возгорания, связанные с неисправностью или перегревом дымоходов, входят в пятёрку основных причин пожаров в частных домах и составляют около 7 % всех зафиксированных случаев в загородном жилье¹.

Устройство дымохода

Дымоход — это система труб, состоящая из отдельных частей, предназначенных для отвода продуктов сгорания за счёт естественной тяги.

Ключевые элементы конструкции:

• дымовая труба;
• тройник с ревизией;
• конденсатоотводчик;
• крепления и кронштейны;
• проходные узлы;
• оголовок или дефлектор.

Существует два базовых типа конструкций дымоходов:

• одностенный дымоход — используется внутри готовой шахты дымохода;
• двустенный (сэндвич) — применяется во всех остальных случаях и особенно при монтаже снаружи дома.

Материалы для дымоходов

Для устройства дымохода используются разные материалы, каждый из которых имеет свои конструктивные особенности, требования к монтажу и условиям эксплуатации. На практике чаще всего применяются дымоходы из нержавеющей стали, керамики и кирпича.

Ниже разберём особенности каждого варианта, их плюсы и минусы.

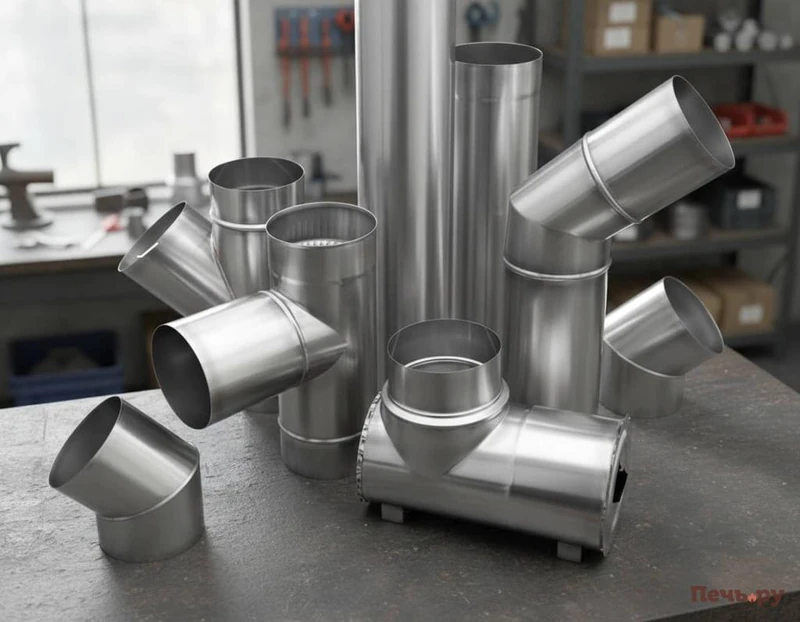

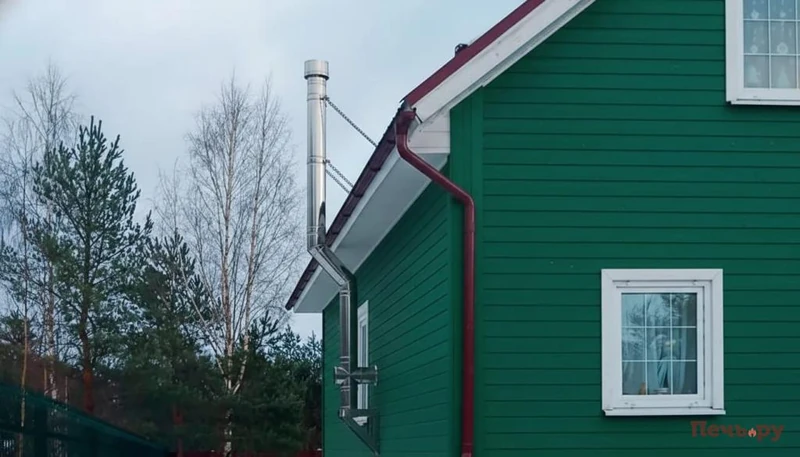

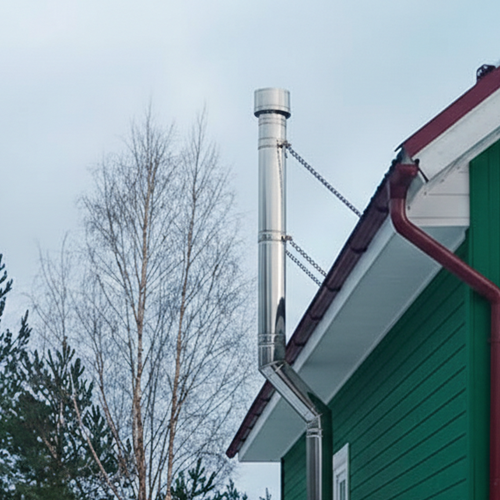

Дымоход из нержавеющей стали

Самый популярный вариант. Дымоходы из нержавеющей стали подходят для дровяных печей и котлов, так как устойчивы к высоким температурам и образованию конденсата.

Плюсы:

• устойчив к кислотам и коррозии;
• лёгкий и быстрый монтаж;
• подходит для любых печей.

Минусы:

• при ошибках монтажа возможен перегрев металлических элементов дымохода.

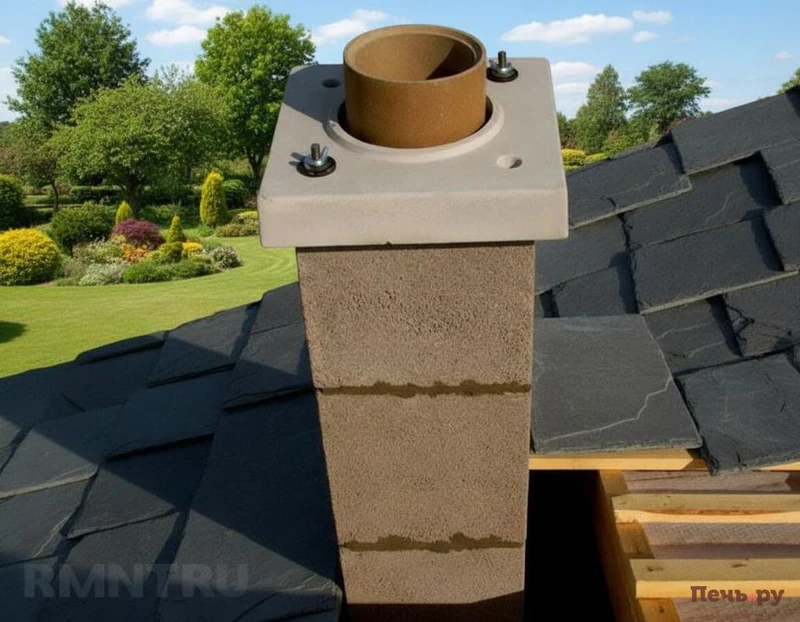

Керамический дымоход

Используется в капитальном строительстве.

Плюсы:

• срок службы 30+ лет;
• выдерживает до 1200 °C.

Минусы:

• высокая стоимость;
• нужен фундамент.

Кирпичный дымоход

Классический вариант, требующий сложных строительных работ. Такой дымоход необходимо выкладывать из полнотелого огнеупорного кирпича с соблюдением строгой геометрии дымового канала.

Плюсы:

• эстетика;
• теплоёмкость.

Минусы:

• трещины;
• конденсат;
• высокая цена работ;

Асбестоцементный

Не рекомендуется — пожароопасен и вреден для здоровья.

Чугунный

Редко используется из-за веса и сложности монтажа.

Основные правила установки

Установка дымоходов выполняется в соответствии с действующими строительными и противопожарными нормами. В России они регламентируются СП² и ранее принятыми СНиП³, а также инструкциями производителей дымоходных систем и отопительных приборов. Эти требования направлены на обеспечение безопасной тяги, защиту строительных конструкций от перегрева и предотвращение пожара.

Ниже приведены ключевые правила и рекомендации, которые необходимо соблюдать при монтаже дымохода:

• сборка дымохода строго снизу вверх;
• минимальная общая высота — 5 метров;
• внутренний диаметр печной трубы не меньше диаметра патрубка печи;
• вертикаль — приоритет, уклонов минимум⁴;
• не более 2 поворотов;
• высота трубы над крышей:
  • до 1,5 м от конька — выше конька;
  • 1,5–3 м — на уровне конька;
  • более 3 м — по линии 10°;
• При наружной установке — опора на отдельную площадку.

Важно: увеличение высоты сверх нормы не всегда улучшает тягу — иногда она, наоборот, падает из-за сопротивления.

Сборка дымохода по конденсату и дыму: в чём разница

Существует два варианта соединения труб дымохода:

• по дыму: верхняя труба надевается на нижнюю, что обеспечивает свободный выход дымовых газов, но не защищает стыки от попадания конденсата;
• по конденсату: верхняя труба вставляется внутрь нижней, благодаря чему влага свободно стекает вниз и не проникает в утеплитель.

Монтаж дымохода через крышу или стену

При выборе способа установки важно понимать, в чём разница между монтажом дымохода через крышу и через стену, так как каждый вариант имеет свои особенности и ограничения. Выбор зависит от планировки дома, расположения отопительного прибора и конструктивных особенностей здания.

• обеспечивает более стабильную тягу за счёт вертикального канала⁵;
• позволяет минимизировать количество горизонтальных участков;
• требует аккуратного устройства прохода через перекрытия и кровлю с соблюдением противопожарных отступов;
• стоит дешевле.

Монтаж через стену предусматривает следующие нюансы:

• проще в реализации, особенно при монтаже в уже эксплуатируемом здании;
• требует использования утеплённого сэндвич-дымохода; иногда с увеличенной толщиной изоляции;
• предполагает наличие обязательного горизонтального участка длиной до 1 м, что может снижать тягу;
• стоит дороже.

Чтобы определить, как лучше выполнить монтаж дымохода в конкретных условиях, необходимо учитывать планировку дома, расположение печи и требования пожарной безопасности.

Установка дымохода: пошаговая инструкция

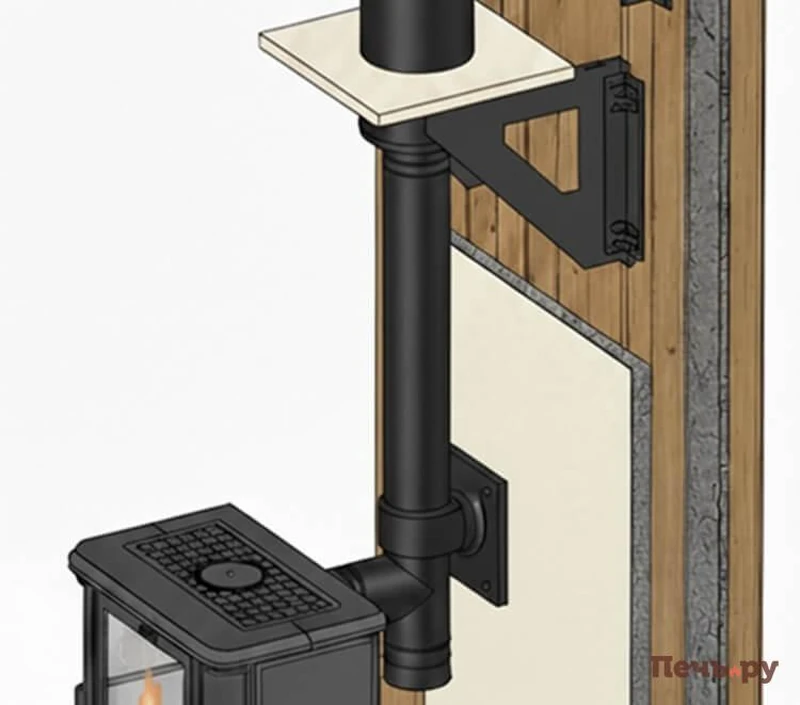

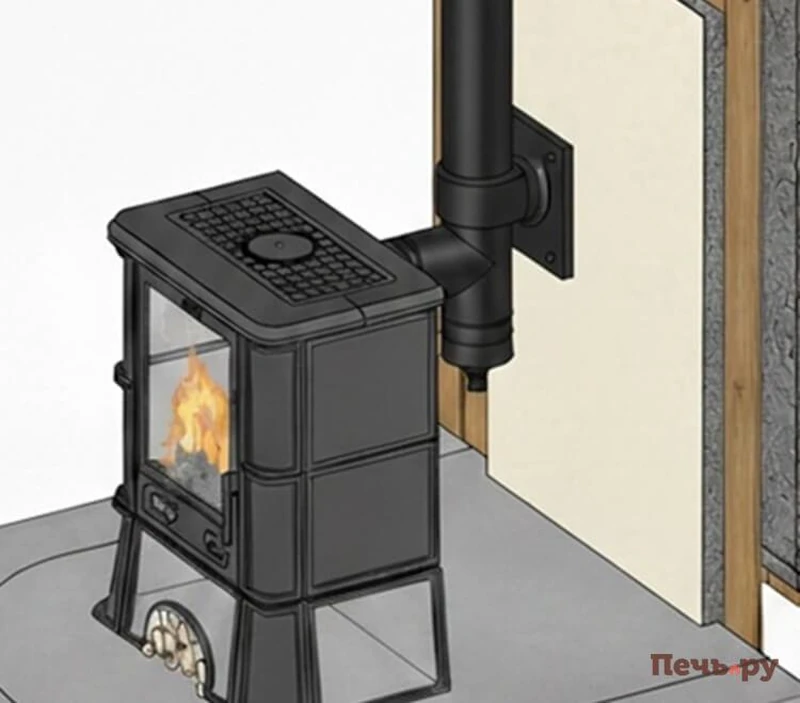

Шаг 1. Подключение дымохода к отопительному прибору.

Монтаж начинается с подключения дымохода к выходному патрубку печи или котла. На этом этапе важно обеспечить плотное соединение и соответствие диаметра дымохода рекомендациям производителя отопительного прибора.

Шаг 2. Стыковка труб дымохода.

Трубы соединяются между собой по выбранной схеме сборки (чаще всего — по конденсату). Для повышения герметичности используется термостойкий герметик, рассчитанный на высокие температуры. При сборке важно аккуратно стыковать трубы по оси, чтобы исключить перекосы и разгерметизацию.

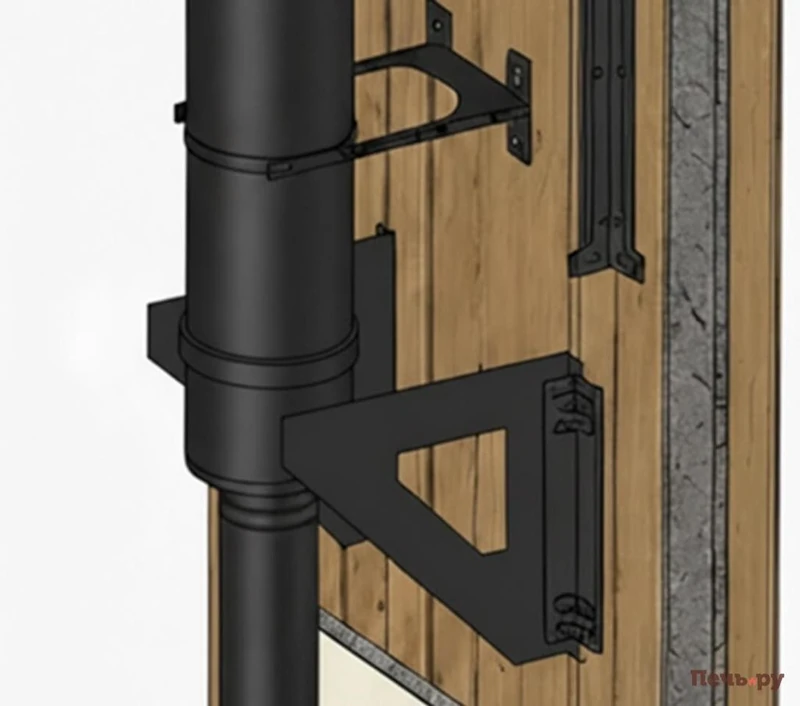

Шаг 3. Крепление дымохода.

Вертикальные участки дымохода крепят к стенам или конструкциям здания с помощью кронштейнов. Рекомендуемый шаг крепления — каждые 1,5–2 м, чтобы исключить смещение и вибрации.

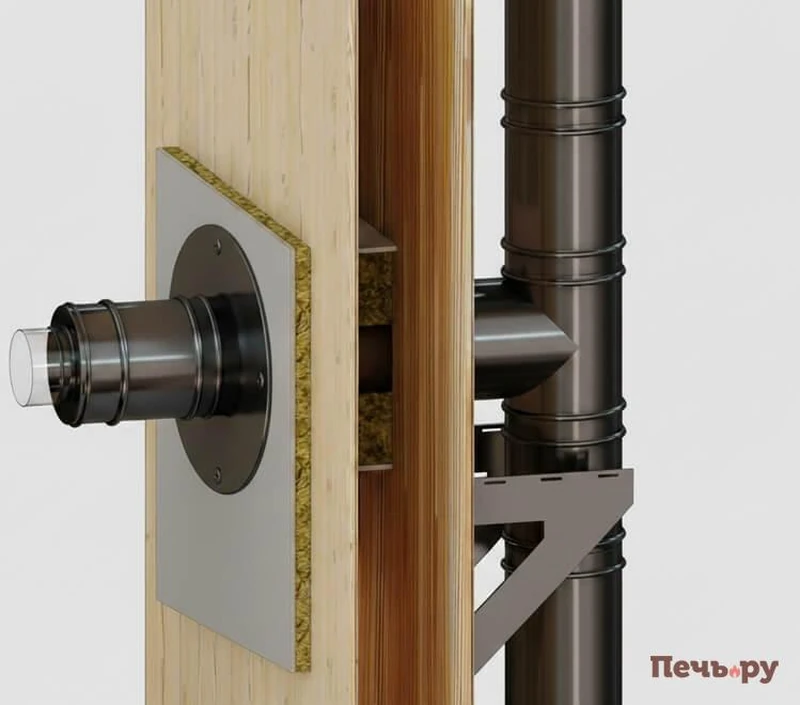

Шаг 4. Проход через перекрытия и стены.

При прохождении дымохода через перекрытия, чердак и стены необходимо соблюдать противопожарные отступы и использовать специальные проходные узлы. При монтаже дымохода из сэндвич-труб через крышу дополнительно применяются негорючие изоляционные материалы, защищающие строительные конструкции от перегрева.

Важно: Проход дымохода через перекрытия и кровлю — один из самых ответственных и потенциально опасных узлов всей системы. Даже утеплённая сэндвич-труба в процессе эксплуатации нагревается до высоких температур. При неправильной разделке перекрытий это может привести к перегреву деревянных конструкций и возгоранию. На практике значительная часть пожаров, связанных с дымоходами, возникает именно из-за ошибок при устройстве проходов через потолок и крышу.

Основные причины проблем — отсутствие негорючей изоляции, недостаточный зазор до горючих материалов и попытки упростить конструкцию проходного узла. Чтобы снизить риск пожара, при устройстве прохода дымохода через перекрытия необходимо использовать сертифицированные потолочно-проходные устройства, негорючие материалы (например, суперсил, суперизол, базальтовую вату) и строго соблюдать нормативные расстояния.

Шаг 5. Фиксация и завершение монтажа.

После вывода дымохода выше кровли устанавливается оголовок или дефлектор, после чего конструкцию необходимо окончательно закрепить и проверить на устойчивость.

Шаг 6. Завершающая проверка и первый запуск.

Перед эксплуатацией проводится визуальный осмотр дымохода, проверка тяги и пробный розжиг отопительного прибора. Это позволяет убедиться в герметичности соединений и корректной работе системы.

Ошибки при монтаже и способы, которые позволяют их избежать

На практике при монтаже часто допускаются типовые ошибки, которые возникают из-за нарушения порядка работ и непонимания принципов устройства дымохода. Рассмотрим основные из них и способы их предотвращения:

• Недостаточная герметизация стыков. Приводит к подсосу воздуха и ухудшению тяги. Все соединения труб должны выполняться с плотной посадкой и использованием термостойкого герметика.
• Игнорирование противопожарных отступок. Возникает при неправильном прохождении дымохода через перекрытия и стены. Чтобы избежать перегрева конструкций, необходимо соблюдать нормативные отступы и использовать сертифицированные проходные узлы.
• Неправильная высота трубы. Недостаточная высота вызывает нестабильную тягу, а чрезмерная — увеличивает сопротивление потоку. Высоту трубы следует рассчитывать с учётом расстояния до конька крыши и установленных норм.
• Неправильная схема сборки дымохода. Сборка «по дыму» приводит к попаданию влаги в утеплитель и ускоренной коррозии. В большинстве современных систем рекомендуется сборка дымохода по конденсату.
• Использование неутеплённой трубы снаружи здания. Это вызывает интенсивное образование конденсата и ухудшение тяги. Для наружного монтажа необходимо применять утеплённые сэндвич-дымоходы.

Совет: при наружной установке дымохода используйте только сэндвич-трубы с достаточной толщиной теплоизоляции (не менее 30-50 мм).

Правила безопасной эксплуатации

Даже правильно смонтированный дымоход требует регулярного обслуживания. Соблюдение простых правил эксплуатации позволяет сохранить стабильную тягу, продлить срок службы системы и снизить риск возгорания:

• Регулярная чистка дымохода — не реже 2 раз в год, перед началом и после окончания отопительного сезона. Это предотвращает накопление сажи и снижает риск дымоходного пожара.
• Использование сухих дров — влажное топливо усиливает образование конденсата и сажи, ускоряя загрязнение дымохода⁶.
• Периодический визуальный осмотр стыков — позволяет своевременно выявить разгерметизацию, коррозию или смещение элементов.
• Запрет на сжигание мусора, ДСП и бытовых отходов — такие материалы выделяют агрессивные газы и смолы, разрушающие дымоход и опасные для здоровья.

Совет: при интенсивной эксплуатации печки или камина осмотр дымохода рекомендуется проводить дополнительно в середине отопительного сезона.

Часто задаваемые вопросы

Как соединить трубы дымохода между собой?

Соединение выполняется “по конденсату”, с термостойким герметиком и плотной посадкой без зазоров.

Как высота дымохода влияет на тягу?

Недостаточная высота вызывает обратную тягу, избыточная — сопротивление потоку.

На сколько должна выступать труба дымохода?

Минимум 50 см над коньком или по линии 10° — в зависимости от расположения.

Что такое дефлектор и нужен ли он?

Дефлектор применяется для снижения влияния ветровых потоков и стабилизации тяги дымохода. В системах с правильно рассчитанной высотой дымохода и стабильной тягой его установка не требуется.

Источники

1. Густова Н. Страховщики назвали главные причины пожаров в частных домах в 2023 году // РБК Недвижимость [Электронный ресурс].
2. СП 7.13130.2013. Отопление, вентиляция и кондиционирование. Требования пожарной безопасности.
3. СНиП 41-01-2003. Отопление, вентиляция и кондиционирование.
4. Кирпичные печи и камины: кладка. Юхани Кеппо. - СПб.: Алфамер Паблишинг, 2006. - 104 с.
5. Афанасьев, Ш. К. Камины. Современный взгляд. - М.: Аделант, 2007. - 208 с.
6. Хошев Ю.М. Дровяные печи. Процессы и явления. - М.: Издательство, 2014.- 392 с.
