Комплект примыкания L (38х100см) Schiedel Isotor

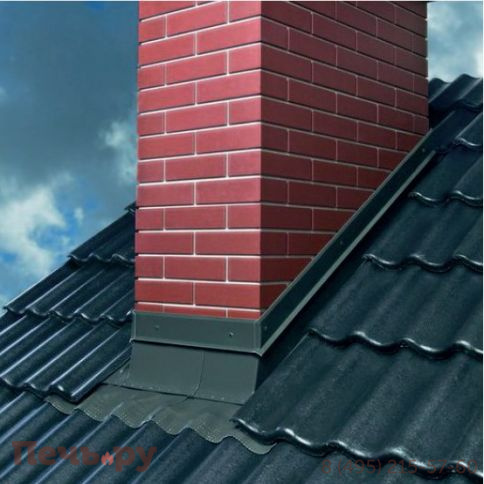

Данные заводские комплекты помогают обеспечить надежное и герметичное примыкание кровли к дымоходу, ускорить монтаж и продлить срок службы кровельной системы.

Оклад изготавливается из алюминия, покрытого поливиниловым лаком, стойким к воздействию атмосферных явлений. Он выкрашен в цвет RAL 7022 и сочетается с большинством типов покрытий.

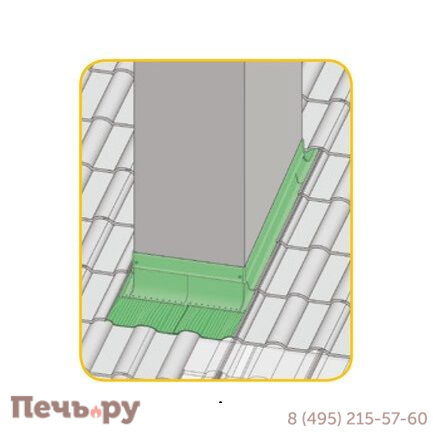

Эластичный фартук в нижней части оклада позволяет установить его в кровельные покрытия с углом наклона от 15° до 60° и с высотой профиля до 60мм. Комплекты примыкания поставляются в коробке с инструкцией внутри.

· простой и быстрый монтаж;
· надежное герметичное соединение;
· универсальность;
· эстетичный внешний вид;
· стойкость к воздействию атмосферных явлений;
· возможность объединения с большинством типов кровельного покрытия.

Система Isotor состоит из блоков одинаковой высоты 0,33 м и проектируется по следующему принципу: требуемая высота дымохода округляется в большую сторону с шагом 0,33 м. Например, если высота канала 5,15 м, то ее необходимо принять равной 5,33 м.


Комплект дымохода Isotor складывается из трёх частей: комплект основания, линейная часть и верхний комплект.

Комплект основания — это стартовый комплект трёх первых метров дымоходной системы, в который по умолчанию входят все следующие элементы:
· внешние оболочки и трубы на высоту три метра;
· сажесборник (ёмкость для сбора золы);
· дверца и заглушка ревизии;
· вентиляционная решётка;
· смесь Isotor два ведра по 10 кг (на 7 метров высоты дымоходной системы);
· адаптер подключения;
· верхний комплект;
· передняя панель.

Линейная часть – это погонаж системы, состоящий из прямых участков труб и керамзитобетонных оболочек, которыми добирают необходимую высоту дымохода.
Например, если длина дымового канала 5,15 м, то ее комплектация будет выглядеть следующим образом: комплект основания (три метра) + семь блоков по 0,33 м = 3,00+7*0,33=5,33 м.

Важно: линейная часть комплектуется по следующему принципу:
· Линейная часть 0,33 м - один комплект с диффузором 0,33 м;
· Линейная часть 0,66 м - два комплекта с диффузором 0,33 м;
· Линейная часть 1,00 м - один комплект с диффузором 0,33 м + два комплекта 0,33 м со стандартной трубой.



Верхний комплект – завершающая часть дымохода. «Стандартный верхний комплект» состоит из покровной плиты с закреплённым зонтом, выпускной гильзой и набором для крепления, устойчивым к коррозии и нагреву. Элементы выполнены из нержавеющей стали и окрашены термостойкой краской в чёрный цвет.
Благодаря этому, оголовок дымохода сохранит эстетический внешний вид на долгие годы даже при активной эксплуатации теплогенератора.
Для индивидуального оформления верхней части дымоходной системы можно использовать «верхний комплект по месту» (зонт заказывается отдельно). Данное решение можно применять как для одного дымового канала, так и для нескольких выходящих в одной точке стволов.

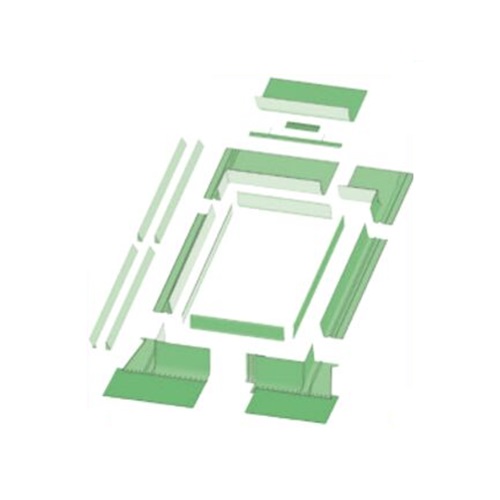

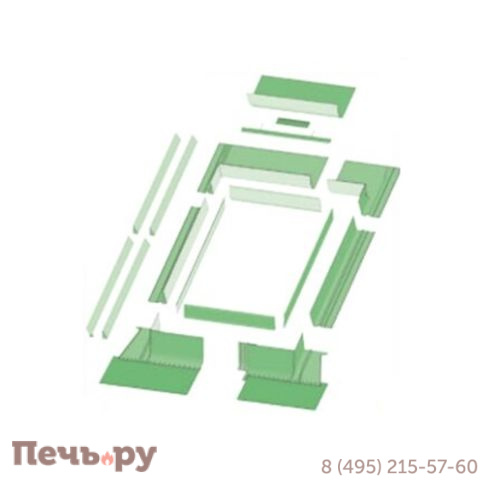

Комплект L стандартной ширины - 38 см. Длина дымового канала не должна превышать 100см. Комплект XL - ширина оклада - до 95 см, длина - до 180 см (размер измеряется по поверхности кровли). Верхний и нижний элементы оклада регулируются, а боковые можно подрезать под необходимые размеры.
